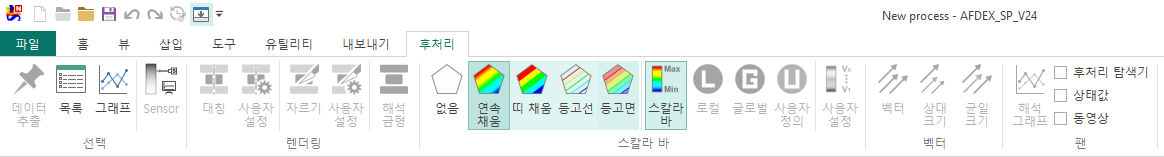

후처리

선택

• 데이터 추출
  특정 위치의 값을 볼 수 있는 다이얼로그를 엽니다.
• 목록
데이터 추출에서 생성된 절점이 리스팅 되는 목록 팬이 활성화되거나 비활성화 됩니다.
• 그래프
목록에 있는 점들을 트래킹했을 때, 출력하는 그래프 팬을 활성화/비활성화합니다.
• Sensor
  실제 센서처럼 특정 위치에서 특정 방향으로 볼 때, 투영되는 위치의 값을 모니터링 하는 센서 다이얼로그를 엽니다.

렌더링

• 대칭
  2차원 축대칭의 경우 3차원으로, 3차원의 조각인 경우 대칭시켜 전체형상으로 보는 기능으로 켜고/끄기를 합니다.
• 사용자 설정
대칭기능의 옵션을 설정하는 대칭 다이얼로그를 엽니다.
• 자르기
  3차원 형상의 경우 자르기 기능을 사용하여 단면을 보는 기능으로 켜고/끄기를 합니다.
• 사용자 설정
자르기기능의 옵션을 설정하는 자르기 다이얼로그를 엽니다.
• 해석 금형
  해석할 때 사용된 해석용 금형을 보기/숨기기 합니다.

스칼라 바

• 없음
  색상 채움 효과를 사용하지 않습니다. 형상은 기본 색상으로 표시됩니다.
• 연속 채움
  해석 결과값의 크기에 따라 색상이 연속적으로 변화하도록 표시합니다. 값의 분포를 부드러운 색상 변화로 확인할 때 사용합니다.
• 띠 채움
  해석 결과값을 일정한 구간으로 나누어 색상을 단계적으로 표시합니다. 특정 값 범위가 어느 영역에 분포하는지 구분하기 쉽습니다.
• 등고선
  동일한 결과값을 갖는 위치를 선으로 연결하여 표시합니다. 결과값의 변화 경향이나 특정 기준값의 위치를 확인할 때 사용합니다.
• 스칼라 바
  뷰 화면에서 스칼라바를 보기/숨기기를 합니다.
• 로컬
  스칼라 바의 범위를 현재 스텝의 min/max를 기준으로 범위를 설정합니다.
• 글로벌
  스칼라 바의 범위를 전체 스텝의 min/max를 기준으로 범위를 설정합니다.
• 사용자 정의
  스칼라 바의 범위를 전체 사용자가 설정한 기준으로 범위를 설정합니다.
• 사용자 설정
  스칼라 바의 옵션을 수정하는 스칼라바 다이얼로그를 엽니다.

벡터

• 벡터
  상태 변수가 벡터 또는 텐서 물리량일 때, 벡터 방향 표시를 활성화/비활성화 하는 기능입니다.
• 상대 크기
  화살표의 크기를 값에 따라 다르게 표시합니다.
• 균일 크기
  화살표의 크기를 모두 동일하게 표시합니다.

팬

• 해석 그래프
  해석 결과에 저장된 그래프를 볼 수 있는 그래프 팬을 엽니다.
• 후처리 탐색기
  해석 결과에 등록된 정보를 기준으로 단/소재/금형을 나타내는 후처리 탐색기를 활성화/비활성화 합니다.
• 상태값
  해석 결과로 나타낼 수 있는 상태 변수들을 나타내는 상태 값를 활성화/비활성화 합니다.
• 동영상
  해석 결과에 저장된 스텝으로 동영상을 나타내는 동영상 팬을 활성화/비활성화 합니다.
