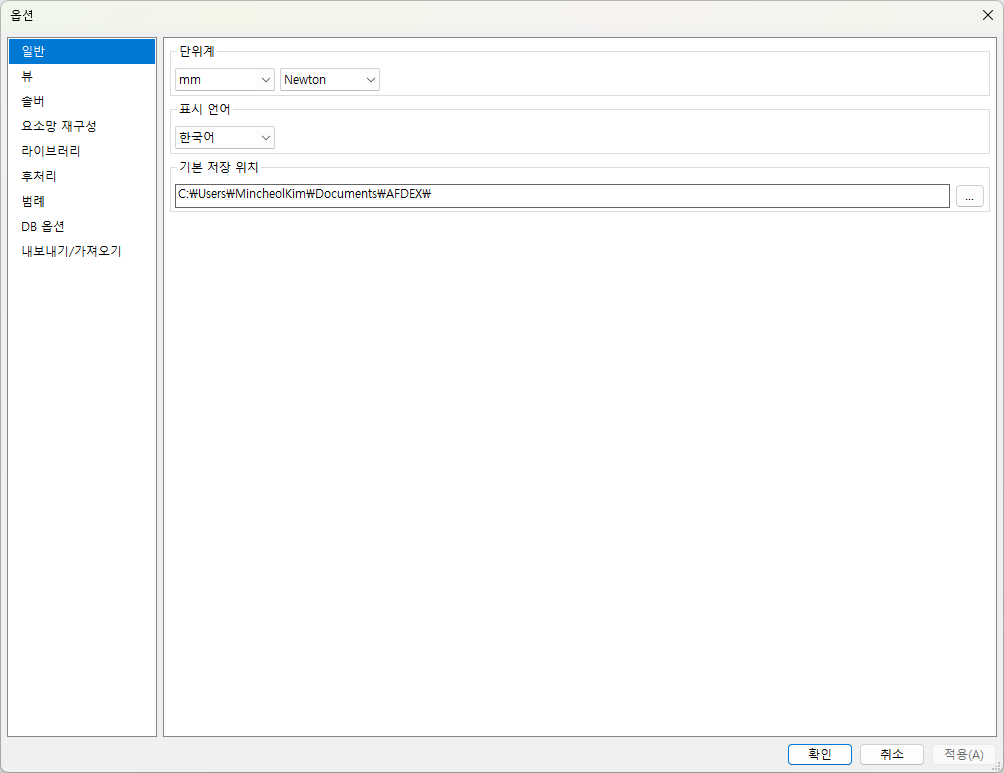

옵션 다이얼로그

AFDEX_SP의 전후처리기 기본 설정을 하는 다이얼로그이다. 일반, 뷰, 솔버, 요소망 재구성, 라이브러리, 후처리, 범례, DB 옵션, 내보내기/가져오기 등을 설정할 수 있다.

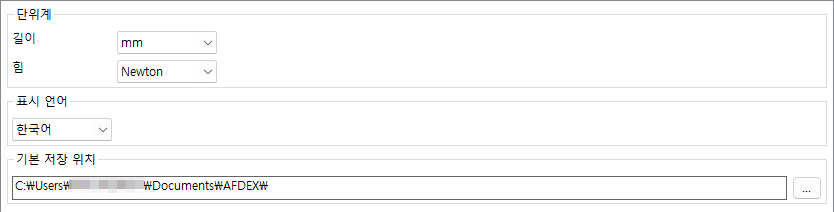

일반

일반적인 옵션 설정을 할 수 있다.

• 단위계 - 길이단위와 하중 단위를 선택한다.
• 표시언어 - 사용자 언어를 선택한다.
• 기본 저장 위치 - 파일 저장 경로를 설정한다.

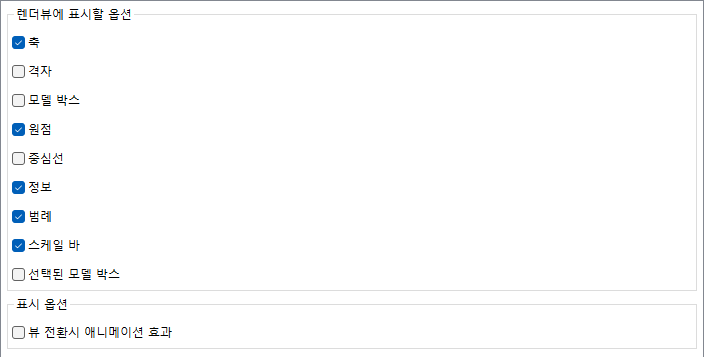

뷰

화면 관련 설정을 할 수 있다.

렌더뷰에 표시할 옵션

• 축 - 뷰에 축을 켜기/끄기한다.
• 격자 - 배경에 사각 격자를 켜기/끄기한다.
• 모델 박스 - 모델의 경계 박스 표시를 켜기/끄기한다.
• 원점 - 뷰에 원점을 켜기/끄기한다.
• 중심선 - 뷰에 중심선을 켜기/끄기한다. 일반적으로 중심선은 Y축 입니다.
• 정보 - 포스트화면에서 제품의 길이, 직경, 스트로크등의 정보를 출력한다.
• 범례 - 뷰에 범례를 켜기/끄기한다.
• 스케일 바 - 뷰에 축을 켜기/끄기한다.
• 선택된 모델 박스 - 선택한 모델의 경계 박스 표시를 켜기/끄기한다.

표시 옵션

• 뷰 전환시 애니메이션 효과 - 전처리/후처리/전후처리 모드로 화면 변환시 애니메이션 효과를 켜기/끄기한다.

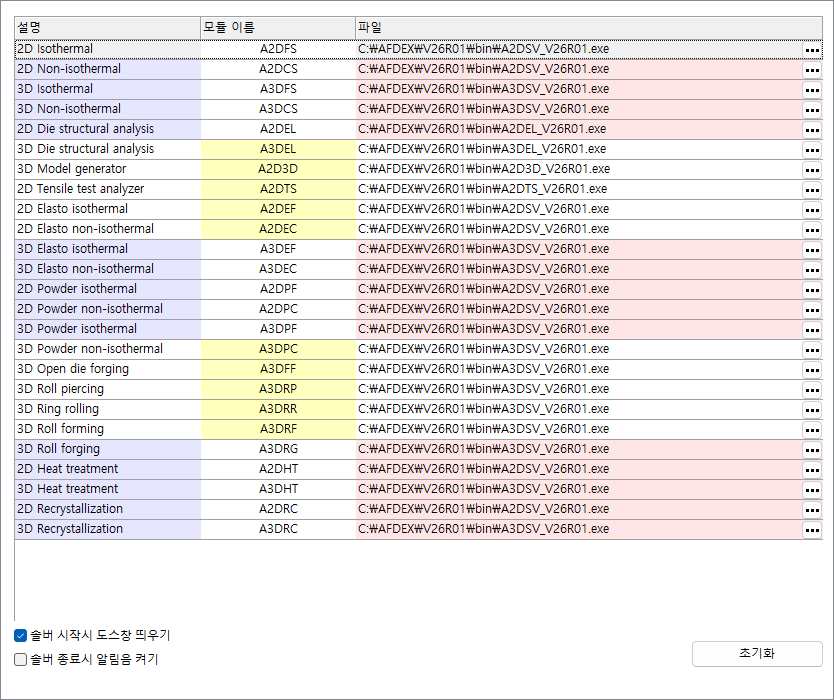

솔버

솔버 모듈 리스트별 실행화일을 설정할 수 있으며, 솔버 시작/종료시 옵션을 설정할 수 있다.

• 솔버 시작시 도스창 띄우기 - 체크하면 프로그램 솔버 실행시 도스창이 나타난다. 체크하지 않으면 백그라운드에서 실행된다.

• 솔버 종료시 알림음 켜기 - 체크하면 해석완료시 알림음이 재생된다.

• 초기화 - 솔버 모듈별 실행화일을 기본 경로로 설정된다.

요소망 재구성

3차원 해석 중에 생성되는 요소망재구성 파일 관련된 설정이다.

• 해석진행 중에 리메싱 전/후 파일 생성 - 체크하면 배치 파일에 인풋 파일 뒤에 /R 기호가 추가된다. {filename}_before_remeshing.a3dsrf, {filename}_after_remeshing.a3dsrf 파일이 생성된다.

  call A3DFS_V24R02.bat < "test.a3dslf" /R


• 해석종료 후에 리메싱 전/후 파일 삭제 - 해석진행 중에 리메싱 전/후 파일 생성을 체크하면 배치 파일에 생성된 파일들을 삭제하는 명령어가 추가된다.

  call A3DFS_V24R02.bat < "test.a3dslf" /R
  del test_before_remeshing.a3dsrf
  del test_after_remeshing.a3dsrf

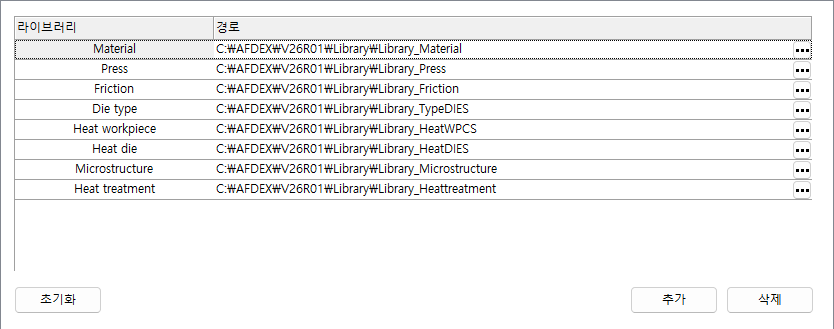

라이브러리

라이브러리별로 저장 경로를 설정할 수 있으며, 사용자 폴더도 추가 및 삭제할 수 있다.

• 초기화 - 리스트의 경로를 기본 설치 경로로 변경한다.
• 추가 - 사용자 폴더를 추가한다.
• 삭제 - 선택된 사용자 폴더를 삭제한다.

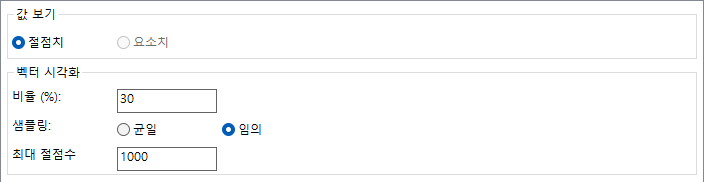

후처리

후처리 결과관련 옵션을 설정한다.

값 보기

절점치와 요소치 중 선택할 수 있다. 현재는 절점치만 제공된다.

벡터 시각화

• 비율 - 절점중 시각확에 표시할 비율을 입력한다. (최대값: 100)
• 샘플링 - 균일 분포, 임의 분포중 선택한다.
• 최대절점수 - 임의 분포를 선택한 경우 작동한다.

범례

범례 출력 양식 설정 옵션이다.

출력 양식

• 타입 - 지수, 실수중 선택한다.
• 정밀도 - 유효숫자를 입력한다.

156.2431
지수: 1.5624E+02
실수: 156.24

DB 옵션

해석한 프로젝트르 db로 관리하는 기능입니다.

데이터베이스 정보

• 경로 - 저장할 경로를 설정합니다.
• 사용 - 체크하면 리본메뉴 > 유틸리티탭 > DB 그룹이 활성화 됩니다.

내보내기/가져오기

AFDEX 데이터를 특정 파일 포맷으로 내보내는 기능과 가져오는 기능을 설정합니다.

step

step/stp 파일을 가져오기에 대한 설정을 합니다.

• 요소 정밀도 - 요소 정밀도를 설정합니다.

iges

iges/igs 파일을 내보내기/가져오기에 대한 설정을 합니다.

• 요소 정밀도 - 요소 정밀도를 설정합니다.
