홈

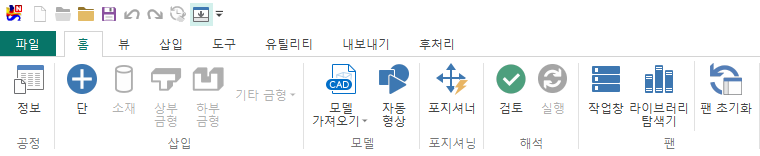

리본 메뉴의 홈 탭에는 자주 사용하는 기능들을 모아두었습니다.
공정¶
정보
현재 프로젝트의 공정 정보 다이얼로그를 엽니다.
삽입¶
-
단
프로젝트 탐색기에 단을 추가합니다. -
소재
각 단에 소재 항목을 추가합니다. -
상부 금형
선택된 단에 상부 금형(+Y)을 추가합니다. -
하부 금형
선택된 단에 하부 금형(-Y)을 추가합니다. -
Die (+X)-+X 방향의 금형을 추가합니다. Die (-X)--X 방향의 금형을 추가합니다.Die (+Z)-+Z 방향의 금형을 추가합니다.Die (-Z)--Z 방향의 금형을 추가합니다.
모델¶
모델 가져오기- cad 파일(stl / step / iges)을 가져올 때 사용합니다.해석 결과 파일- 단별 해석 또는 기존 해석 결과에서 형상을 추출할 때 사용합니다.Nastran 파일- Nastran 해석용 mesh 파일을 가져올 때 사용합니다.-
Abaqus 파일- Abaqus 해석용 mesh 파일을 가져올 때 사용합니다. -
자동 형상
자동형상 다이얼로그를 엽니다.
포지셔닝¶
포지셔너
모델의 위치를 맞추는 포지셔너 다이얼로그를 엽니다.
해석¶
-
검토
시뮬레이션 팬이 활성화 되고, 인풋데이터를 검토하여 경고나 에러 메시지를 출력합니다.
에러가 없으면 실행 버튼일 활성화 됩니다. -
실행
인풋 데이터를 저장하고 해석이 실행됩니다.
팬¶
