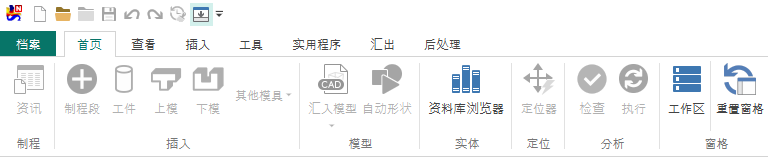

首页
功能区菜单的主页选项卡中汇集了常用功能。
工序¶
信息
打开当前项目的工序信息对话框。
插入¶
-
工步
在项目资源管理器中添加工步。 -
坯料
在各工步中添加坯料项目。 -
上模
在选定的工步中添加上模(+Y)。 -
下模
在选定的工步中添加下模(-Y)。 -
Die (+X)- 添加+X 方向的模具。 Die (-X)- 添加-X 方向的模具。Die (+Z)- 添加+Z 方向的模具。Die (-Z)- 添加-Z 方向的模具。
模型¶
导入模型- 用于导入 CAD 文件(STL / STEP / IGES)。分析结果文件- 用于从各工步分析或已有分析结果中提取形状。Nastran 文件- 用于导入 Nastran 分析用网格文件。-
Abaqus 文件- 用于导入 Abaqus 分析用网格文件。 -
自动形状
打开自动形状对话框。
定位¶
定位器
打开用于调整模型位置的定位器对话框。
分析¶
-
检查
激活仿真面板，检查输入数据并输出警告或错误信息。
如果没有错误，运行按钮将被激活。 -
运行
保存输入数据并运行分析。
面板¶
