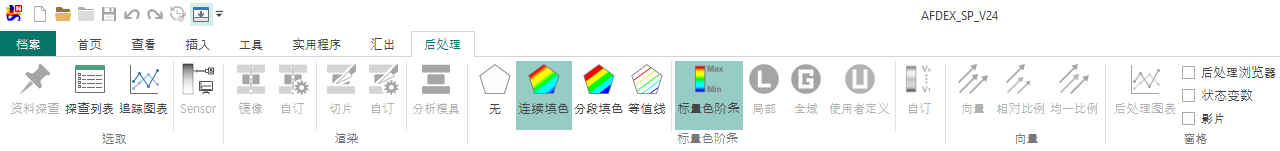

后处理

选择

• 数据提取
  打开用于查看特定位置值的对话框。
• 列表
  激活或停用在数据提取中生成的节点列表的列表面板。
• 图表
  激活/停用对列表中的点进行追踪时输出的图表面板。
• Sensor
  打开用于像实际传感器一样在特定位置沿特定方向查看时，监测投影位置值的传感器对话框。

渲染

• 对称
  对于二维轴对称情况转换为三维显示，对于三维的局部情况进行对称以查看完整形状，开启/关闭此功能。
• 用户设置
  打开设置对称功能选项的对称对话框。
• 裁切
  对于三维形状，使用裁切功能查看截面，开启/关闭此功能。
• 用户设置
  打开设置裁切功能选项的裁切对话框。
• 分析模具
  显示/隐藏分析时使用的分析用模具。

标量条

• 无
  不使用颜色填充效果。形状以默认颜色显示。
• 连续填充
  根据分析结果值的大小，以连续变化的颜色显示。用于通过平滑的颜色变化查看值的分布。
• 带状填充
  将分析结果值划分为固定区间，以阶梯式颜色显示。便于区分特定值范围分布在哪些区域。
• 等值线
  将具有相同结果值的位置用线连接显示。用于确认结果值的变化趋势或特定基准值的位置。
• 标量条
  在视图画面中显示/隐藏标量条。
• 局部
  将标量条的范围设置为当前步的最小值/最大值。
• 全局
  将标量条的范围设置为全部步的最小值/最大值。
• 用户定义
  将标量条的范围设置为用户设定的基准。
• 用户设置
  打开用于修改标量条选项的标量条对话框。

矢量

• 矢量
  当状态变量为矢量或张量物理量时，激活/停用矢量方向显示的功能。
• 相对大小
  根据值的大小以不同尺寸显示箭头。
• 均匀大小
  以相同尺寸显示所有箭头。

面板

• 分析图表
  打开用于查看分析结果中保存的图表的图表面板。
• 后处理资源管理器
  激活/停用基于分析结果中注册信息显示工步/坯料/模具的后处理资源管理器。
• 状态值
  激活/停用显示分析结果可表示的状态变量的状态值。
• 视频
  激活/停用按分析结果中保存的步生成视频的视频面板。
