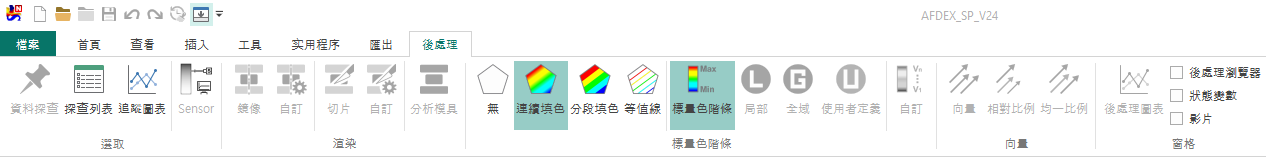

後處理

選取

• 資料擷取
  開啟用於查看特定位置數值的對話框。
• 清單
  啟用或停用顯示在資料擷取中建立的節點清單的清單面板。
• 圖表
  啟用/停用追蹤清單中的點時輸出的圖表面板。
• Sensor
  開啟如同實際感測器般在特定位置朝特定方向查看時，監控投影位置數值的感測器對話框。

渲染

• 對稱
  二維軸對稱時轉換為三維顯示，三維片段時進行對稱以顯示完整形狀的開啟/關閉功能。
• 使用者設定
  開啟設定對稱功能選項的對稱對話框。
• 剖切
  三維形狀時使用剖切功能查看斷面的開啟/關閉功能。
• 使用者設定
  開啟設定剖切功能選項的剖切對話框。
• 分析模具
  顯示/隱藏分析時使用的分析用模具。

標量列

• 無
  不使用顏色填充效果。形狀以預設顏色顯示。
• 連續填充
  依分析結果值的大小以連續變化的顏色顯示。用於透過平滑的顏色變化確認值的分佈。
• 色帶填充
  將分析結果值依一定區間分段以階梯式顏色顯示。便於區分特定值範圍分佈在哪些區域。
• 等高線
  以線條連接具有相同結果值的位置進行顯示。用於確認結果值的變化趨勢或特定基準值的位置。
• 標量列
  在檢視畫面中顯示/隱藏標量列。
• 局部
  將標量列的範圍設定為以目前步的最小值/最大值為基準。
• 全域
  將標量列的範圍設定為以全部步的最小值/最大值為基準。
• 使用者定義
  將標量列的範圍設定為以使用者設定的基準。
• 使用者設定
  開啟用於修改標量列選項的標量列對話框。

向量

• 向量
  當狀態變數為向量或張量物理量時，啟用/停用向量方向顯示的功能。
• 相對大小
  依數值大小以不同的箭頭大小顯示。
• 均勻大小
  以相同的箭頭大小顯示全部。

面板

• 分析圖表
  開啟用於查看分析結果中儲存的圖表的圖表面板。
• 後處理總管
  啟用/停用以分析結果中登錄的資訊為基準顯示段/素材/模具的後處理總管。
• 狀態值
  啟用/停用顯示分析結果可呈現的狀態變數的狀態值。
• 動畫
  啟用/停用以分析結果中儲存的步顯示動畫的動畫面板。
