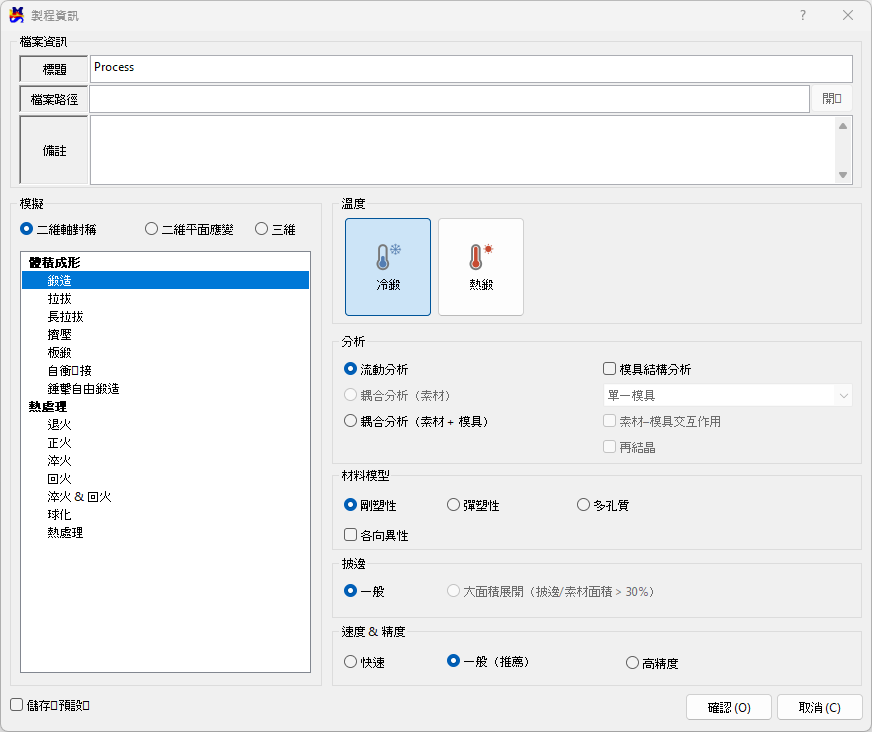

工藝資訊對話框¶
目的¶
此對話框用於定義 成形製程 的基本條件，並定義分析時需要計算的選項。
開啟方式¶
介面構成¶
輸入資訊¶
檔案資訊¶
標題¶
輸入目前專案的標題。
檔案路徑¶
顯示已儲存的檔案路徑。初始值為空。
備註¶
輸入有關該工藝的其他資訊。
模擬¶
定義二維軸對稱、二維平面應變和三維問題。根據所選選項，將檢查使用者的授權，並顯示可建立的專案清單。
溫度¶
區分 冷鍛（室溫）和 熱鍛。
建立專案時，初始值會根據所選的環境溫度類型而變化。
分析¶
指示分析的類型。
流動分析- 用於著重於材料變形的分析。非等溫分析（材料）- 在三維情況下啟用。用於流動分析 + 考慮材料溫度變化的分析。非等溫分析（材料 + 模具）- 用於流動分析 + 考慮材料和模具溫度變化的分析。
模具結構分析¶
選取此 模具結構分析 後，將在成形分析期間執行模具結構分析，以計算作用在模具上的應力。
單模：不考慮模具間的連接（請參閱二維教學第二部分例 13）組裝模：考慮模具間的連接（請參閱三維教學第二部分例 11）材料滲透：允許材料滲透模具，滲透量等於模具的變形量。
材料-模具交互作用¶
此選項用於設定材料流動分析過程中與模具的接觸邊界。 如果選取，則使用模具結構分析中變形後的模具邊界；如果未選取，則直接使用輸入的剛性模具邊界。
再結晶¶
如果選取，則預測材料的微觀結構尺寸和硬度。
材料模型¶
剛塑性- 在塑性加工中，彈性變形量與塑性變形量相比非常小，因此忽略彈性變形量的情況稱為剛塑性。彈塑性- 同時考慮彈性變形和塑性變形。（回彈預測）多孔- 粉末材料請選擇此項。各向異性- 在彈塑性分析中考慮材料的各向異性時，請選取此項。
毛邊¶
常規- 預設值大規模（毛邊面積/材料面積 > 30%）- 當三維模型中出現大量毛邊時（例如曲軸鍛造過程），此功能可防止在不必要的區域產生過多單元。
速度與精度¶
建立專案時的預設值會發生變化。
高速- 與預設值相比，減少自動產生的單元數和求解步驟。常規- 使用預設值。精確- 與預設值相比，增加自動產生的單元數和求解步驟。
按鈕說明¶
另存為預設值- 選取此項並點擊確定後，將儲存目前對話框設定，下次新增時將以此選項開啟。確定- 若為新增，則以設定的選項建立新專案；若已開啟現有專案，則變更設定值。取消- 不儲存變更並關閉。
注意事項¶
注意
變更模擬條件時，基本設定值將被重置。
