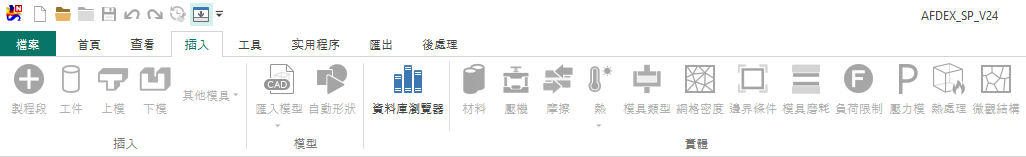

插入

插入

• 段
  在專案總管中新增段。

• 素材
  在各段中新增素材項目。

• 上模
  在選取的段中新增上模(+Y)。

• 下模
  在選取的段中新增下模(-Y)。

• Die (+X) - 新增 +X 方向的模具。

• Die (-X) - 新增 -X 方向的模具。
• Die (+Z) - 新增 +Z 方向的模具。
• Die (-Z) - 新增 -Z 方向的模具。

模型

• 匯入模型 - 用於匯入 CAD 檔案(STL / STEP / IGES)。
• 分析結果檔案 - 用於從各段分析或既有分析結果中擷取形狀。
• Nastran 檔案 - 用於匯入 Nastran 分析用 mesh 檔案。

• Abaqus 檔案 - 用於匯入 Abaqus 分析用 mesh 檔案。

• 自動形狀
  開啟auto-shape。

實體

• 程式庫總管
  啟用/停用程式庫總管。

• 材料
  開啟用於建立材質資訊的材料對話框。

• 沖壓機
  開啟用於建立沖壓機資訊的沖壓機對話框。

• 摩擦
  開啟用於建立摩擦資訊的摩擦對話框。

• 熱 (素材)
  開啟用於建立熱 (素材) 資訊的熱 (素材) 對話框。

• 熱 (模具)
  開啟用於建立熱 (模具) 資訊的熱 (模具) 對話框。

• 模具屬性
  開啟用於建立模具屬性資訊的模具屬性對話框。

• 元素密度
  開啟用於建立元素密度資訊的元素密度對話框。

• 邊界條件
  開啟用於建立邊界條件資訊的邊界條件對話框。

• 模具磨損
  開啟用於建立模具磨損資訊的模具磨損對話框。

• 載荷限制
  開啟用於建立載荷限制資訊的載荷限制對話框。

• 壓力模具
  開啟用於建立壓力模具資訊的壓力模具對話框。

• 熱處理
  開啟用於建立熱處理資訊的熱處理對話框。

• 微觀組織
  開啟用於建立微觀組織資訊的微觀組織對話框。
