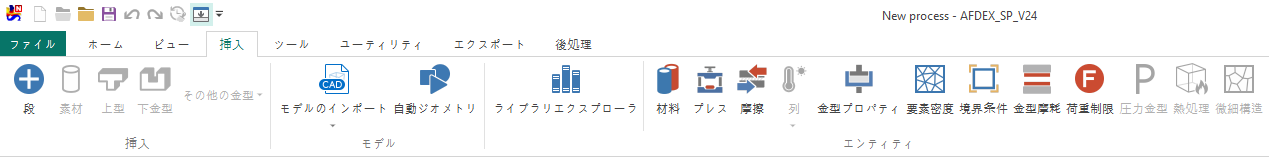

挿入

挿入

• 段
  プロジェクトエクスプローラーに段を追加します。

• 素材
  各段に素材項目を追加します。

• 上部金型
  選択された段に上部金型(+Y)を追加します。

• 下部金型
  選択された段に下部金型(-Y)を追加します。

• Die (+X) - +X方向の金型を追加します。

• Die (-X) - -X方向の金型を追加します。
• Die (+Z) - +Z方向の金型を追加します。
• Die (-Z) - -Z方向の金型を追加します。

モデル

• モデルインポート - cadファイル(stl / step / iges)をインポートする際に使用します。
• 解析結果ファイル - 段別解析または既存の解析結果から形状を抽出する際に使用します。
• Nastranファイル - Nastran解析用meshファイルをインポートする際に使用します。

• Abaqusファイル - Abaqus解析用meshファイルをインポートする際に使用します。

• 自動形状
  auto-shapeを開きます。

エンティティ

• ライブラリエクスプローラー
  ライブラリエクスプローラーを有効化/無効化します。

• 材料
  材質情報を作成する材料ダイアログを開きます。

• プレス
  プレス情報を作成するプレスダイアログを開きます。

• 摩擦
  摩擦情報を作成する摩擦ダイアログを開きます。

• 熱 (素材)
  熱 (素材) 情報を作成する熱 (素材) ダイアログを開きます。

• 熱 (金型)
  熱 (金型) 情報を作成する熱 (金型) ダイアログを開きます。

• 金型属性
  金型属性情報を作成する金型属性ダイアログを開きます。

• 要素密度
  要素密度情報を作成する要素密度ダイアログを開きます。

• 境界条件
  境界条件情報を作成する境界条件ダイアログを開きます。

• 金型摩耗
  金型摩耗情報を作成する金型摩耗ダイアログを開きます。

• 荷重制限
  荷重制限情報を作成する荷重制限ダイアログを開きます。

• 圧力金型
  圧力金型情報を作成する圧力金型ダイアログを開きます。

• 熱処理
  熱処理情報を作成する熱処理ダイアログを開きます。

• 微細構造
  微細構造情報を作成する微細構造ダイアログを開きます。
