ホーム

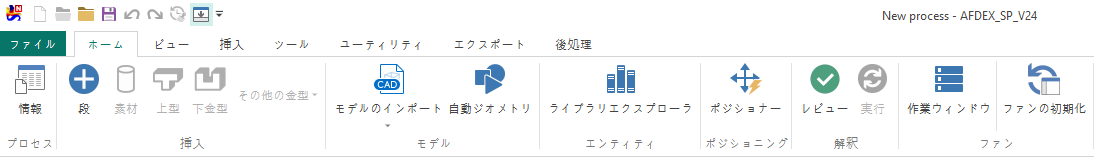

リボンメニューのホームタブには、よく使う機能がまとめられています。

工程

• 情報
  現在のプロジェクトの工程情報ダイアログを開きます。

挿入

• 段
  プロジェクトエクスプローラーに段を追加します。

• 素材
  各段に素材項目を追加します。

• 上部金型
  選択された段に上部金型(+Y)を追加します。

• 下部金型
  選択された段に下部金型(-Y)を追加します。

• Die (+X) - +X方向の金型を追加します。

• Die (-X) - -X方向の金型を追加します。
• Die (+Z) - +Z方向の金型を追加します。
• Die (-Z) - -Z方向の金型を追加します。

モデル

• モデルインポート - cadファイル(stl / step / iges)をインポートする際に使用します。
• 解析結果ファイル - 段別解析または既存の解析結果から形状を抽出する際に使用します。
• Nastranファイル - Nastran解析用meshファイルをインポートする際に使用します。

• Abaqusファイル - Abaqus解析用meshファイルをインポートする際に使用します。

• 自動形状
  自動形状ダイアログを開きます。

ポジショニング

• ポジショナー
  モデルの位置を合わせるポジショナーダイアログを開きます。

解析

• 検討
  シミュレーションペインがアクティブになり、インプットデータを検討して警告やエラーメッセージを出力します。
  エラーがなければ実行ボタンがアクティブになります。

• 実行
  インプットデータを保存し、解析が実行されます。

ペイン

• ワークスペース
  ワークスペースを有効化/無効化します。

• ライブラリエクスプローラー
  ライブラリエクスプローラーを有効化/無効化します。

• ペイン初期化
  ペインの初期化を行います。デフォルトのペインのみを開き、残りのペインはすべて閉じます。
