工艺信息对话框¶
目的¶
此对话框用于定义 成形工艺 的基本条件，并定义分析时需要计算的选项。
打开方式¶

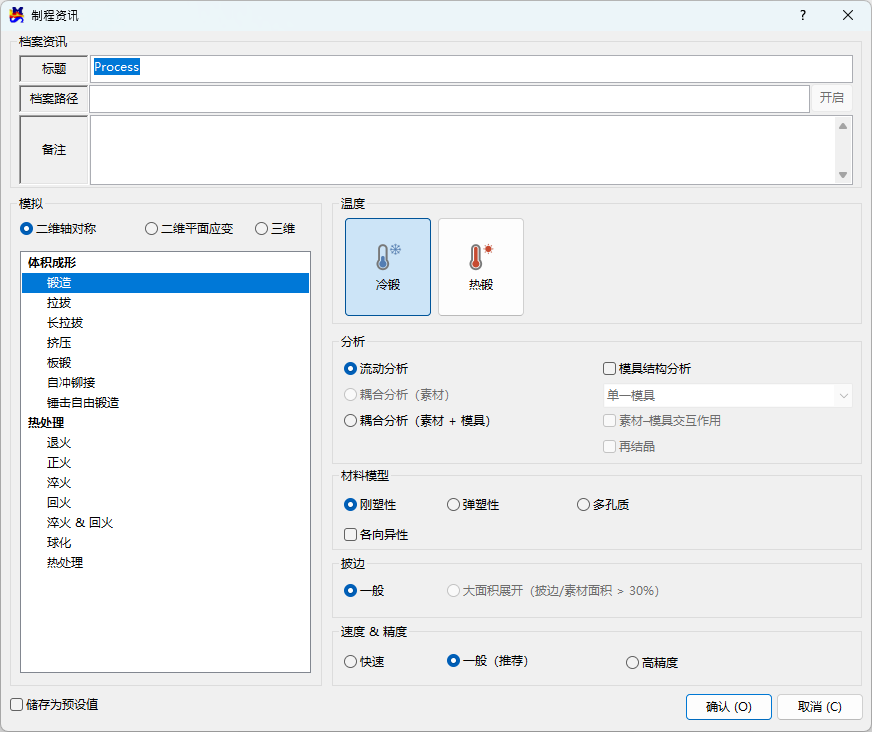

界面构成¶
输入信息¶
文件信息¶
标题¶
输入当前项目的标题。
文件路径¶
显示已保存的文件路径。初始值为空。
备注¶
输入有关该工艺的其他信息。
仿真¶
定义二维轴对称、二维平面应变和三维问题。根据所选选项，将检查用户的许可证，并显示可创建的项目列表。
温度¶
区分 冷锻（室温）和 热锻。
创建项目时，初始值会根据所选的环境温度类型而变化。
分析¶
指示分析的类型。
流动分析- 用于侧重于材料变形的分析。非等温分析（材料）- 在三维情况下启用。用于流动分析 + 考虑材料温度变化的分析。非等温分析（材料 + 模具）- 用于流动分析 + 考虑材料和模具温度变化的分析。
模具结构分析¶
选中此 模具结构分析 后，将在成形分析期间执行模具结构分析，以计算作用在模具上的应力。
单模：不考虑模具间的连接（参见二维教程第二部分例 13）组装模：考虑模具间的连接（参见三维教程第二部分例 11）材料渗透：允许材料渗透模具，渗透量等于模具的变形量。
材料-模具相互作用¶
此选项用于设置材料流动分析过程中与模具的接触边界。 如果选中，则使用模具结构分析中变形后的模具边界；如果未选中，则直接使用输入的刚性模具边界。
再结晶¶
如果选中，则预测材料的微观结构尺寸和硬度。
材料模型¶
刚塑性- 在塑性加工中，弹性变形量与塑性变形量相比非常小，因此忽略弹性变形量的情况称为刚塑性。弹塑性- 同时考虑弹性变形和塑性变形。（回弹预测）多孔- 粉末材料请选择此项。各向异性- 在弹塑性分析中考虑材料的各向异性时，请选中此项。
毛刺¶
常规- 默认值大规模（毛刺面积/材料面积 > 30%）- 当三维模型中出现大量毛刺时（例如曲轴锻造过程），此功能可防止在不必要的区域生成过多单元。
速度和精度¶
创建项目时的默认值会发生变化。
高速- 与默认值相比，减少自动生成的单元数和求解步。常规- 使用默认值。精确- 与默认值相比，增加自动生成的单元数和求解步。
按钮说明¶
另存为默认值- 选中此项并点击确定后，将保存当前对话框设置，下次新建时将以此选项打开。确定- 若为新建，则以设置的选项创建新项目；若已打开现有项目，则更改设置值。取消- 不保存更改并关闭。
注意事项¶
注意
更改仿真条件时，基本设置值将被重置。
