프레스 정보 다이얼로그

프레스 정보를 입력하는 다이얼로그입니다. 콤보 박스에서 공정 장비에 해당하는 옵션을 선택하여 정보를 입력합니다.

테이블 운동 (시간)

시간에 따른 각속도, X/Y/Z 방향 속도를 입력한다.

• 추가 - 리스트에서 선택된 행 뒤에 새로운 데이터를 추가합니다. 선택된 행이 없으면 가장 마지막에 추가합니다.
• 삽입 - 리스트에서 선택된 행 앞에 새로운 데이터를 삽입합니다. 선택된 행이 없으면 제일 앞에 추가합니다.
• 삭제 - 리스트에서 선택된 행을 제거합니다. 선택된 행이 없으면 작동하지 않습니다.
• 초기화 - 리스트의 데이터를 모두 삭제합니다.

테이블 운동 (거리)

거리에 따른 각속도, X/Y/Z 방향 속도를 입력한다.

• 추가 - 리스트에서 선택된 행 뒤에 새로운 데이터를 추가합니다. 선택된 행이 없으면 가장 마지막에 추가합니다.
• 삽입 - 리스트에서 선택된 행 앞에 새로운 데이터를 삽입합니다. 선택된 행이 없으면 제일 앞에 추가합니다.
• 삭제 - 리스트에서 선택된 행을 제거합니다. 선택된 행이 없으면 작동하지 않습니다.
• 초기화 - 리스트의 데이터를 모두 삭제합니다.

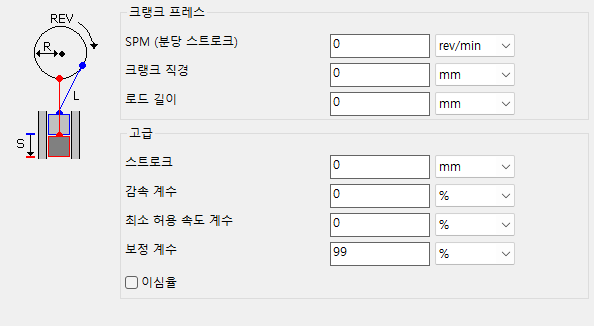

크랭크 프레스

크랭크 프레스 사양 정보를 입력한다.

• SPM (분당 스트로크) - 분당 회전수를 입력합니다.
• 크랭크 직경 - 크랭크의 직경을 입력합니다.

• 로드 길이 - 금형과 연결된 로드의 길이를 입력합니다.

• 스트로크 - 공정 중 금형이 내려올 거리를 입력합니다.

• 감속 계수 - 계산 되어진 속도에 적용할 감속 계수를 입력한다.
• 최소 허용 속도 계수 - 하사점까지 다 내려가지 않았는데 속도가 0 이면 해석 진행이 안되므로, 초기 속도 대비 최소 속도의 비율을 입력하여 그 이하면 이 값으로 변경합니다.
• 보정 계수 - 해석 중에 속도가 너무 빠른 경우 수치 안정성을 위해 속도를 조정할 때 사용되는 계수입니다.
• 이심율 - 크랭크와 펀치의 중심이 일치 하지 않을 때 체크하고, 이심율을 입력한다.

슬레이브 운동

슬레이브 운동은 공정중 여러 금형이 정지 조건이 다른 경우 사용합니다.

• 금형이 운동하다가 주금형과 접촉한 후 주금형의 운동을 따라 움직이는 경우 사용합니다. (주금형이 정지 상태이면 정지)

• 추가 - 리스트에서 선택된 행 뒤에 새로운 데이터를 추가합니다. 선택된 행이 없으면 가장 마지막에 추가합니다.
• 삽입 - 리스트에서 선택된 행 앞에 새로운 데이터를 삽입합니다. 선택된 행이 없으면 제일 앞에 추가합니다.
• 삭제 - 리스트에서 선택된 행을 제거합니다. 선택된 행이 없으면 작동하지 않습니다.

• 초기화 - 리스트의 데이터를 모두 삭제합니다.

• 종료 조건 - 현재 거리 고정입니다.

• 방향 - Y방향 고정입니다.
• 거리 - 정지 조건을 입력합니다.
• ... - 스트로크 제어 다이얼로그가 열립니다.

주기 운동

자유단조등의 공정에서 주기적으로 움직이는 금형의 모션을 나타낼 때 사용합니다.

• 추가 - 리스트에서 선택된 행 뒤에 새로운 데이터를 추가합니다. 선택된 행이 없으면 가장 마지막에 추가합니다.
• 삽입 - 리스트에서 선택된 행 앞에 새로운 데이터를 삽입합니다. 선택된 행이 없으면 제일 앞에 추가합니다.
• 삭제 - 리스트에서 선택된 행을 제거합니다. 선택된 행이 없으면 작동하지 않습니다.

• 초기화 - 리스트의 데이터를 모두 삭제합니다.

• 마지막 위치에서 시작 - 체크하면 주기 종료후에 위치 초기화를 실시하지 않고 현재 위치 그대로 다음 주기운동을 시작하며, 체크하지 않으면 주기 종료후에 입력된 금형의 위치로 이동합니다.

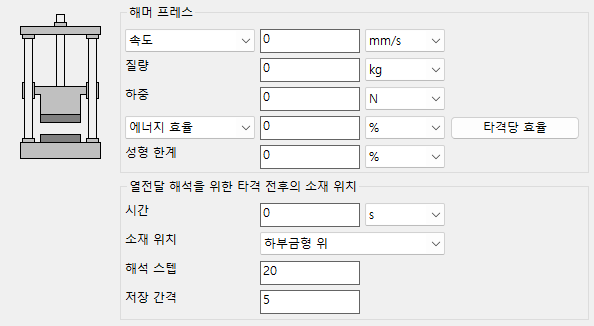

해머

해머 프레스인 경우 사용합니다.

• 속도 - 초기 속도를 이용하여 에너지를 계산합니다.
• 초기 에너지 - 초기 에너지를 직접 입력합니다.
• 질량 - 금형의 질량을 입력합니다.
• 하중 -
• 에너지 효율 - 계산된 에너지 중 성형하는데 들어가는 에너지 비율을 입력합니다.
• 타격당 효율 - 타격별로 에너지 효율에 이 값을 반영하여 계산합니다.
• 최대 단조가능 면적 - 최대 단조 가능 면적을 입력합니다.

• 성형 한계 - 성형 한계 비율을 입력합니다.

• 시간 - 타격간 시간을 입력합니다.

• 소재 위치 - 하부 금형 위, 공중 중에 선택합니다.
• 해석 스텝 - 타격 사이의 계산 스텝 수를 입력합니다.
• 저장 간격 - 저장 간격을 입력합니다.

그림자 운동

주금형을 따라 움직일 때 사용한다.

스크류 프레스

스크류 프레스일 때 사용합니다.

• SPM (분당 스트로크)
• 초기 에너지 - 초기 에너지를 직접 입력합니다.
• 관성 모멘트 - 관성 모멘트를 입력합니다.
• 스크류 피치 - 스크류의 피치를 입력합니다.
• 에너지 효율 - 계산된 에너지 중 성형하는데 들어가는 에너지 비율을 입력합니다.
• 최대 단조가능 면적 - 최대 단조 가능 면적을 입력합니다.
• 성형 한계 - 성형 한계 비율을 입력합니다.

기계식 프레스

기계식 프레스일 때 사용합니다. 크랭크프레스타입 일때는 크랭크 프레스 옵션을 사용합니다. 기계식 프레스 운동은 그래프로 주어집니다.

• x-축 - 각도 또는 주기 시간
• y-축 - 스트로크 높이 또는 속도
• SPM (분당 스트로크)를 입력하여 선속도를 계산할 수 있습니다.

스파이럴 프레스

금형이 소재를 중심으로 돌면서 반경방향/수직방향으로 움직일 때 사용하는 옵션입니다.

• 추가 - 리스트에서 선택된 행 뒤에 새로운 데이터를 추가합니다. 선택된 행이 없으면 가장 마지막에 추가합니다.
• 삽입 - 리스트에서 선택된 행 앞에 새로운 데이터를 삽입합니다. 선택된 행이 없으면 제일 앞에 추가합니다.
• 삭제 - 리스트에서 선택된 행을 제거합니다. 선택된 행이 없으면 작동하지 않습니다.

• 초기화 - 리스트의 데이터를 모두 삭제합니다.

• 소재회전 - 소재가 회전하는 경우 체크합니다.

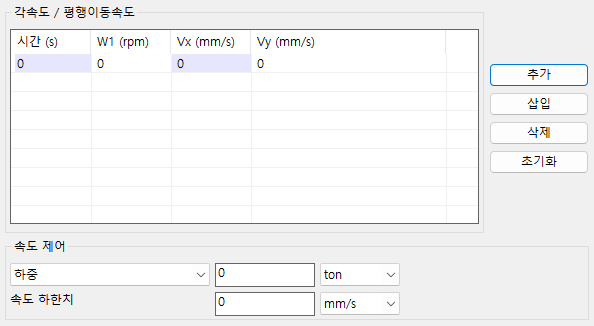

유압 프레스

유압 프레스인 경우 사용합니다.

• 추가 - 리스트에서 선택된 행 뒤에 새로운 데이터를 추가합니다. 선택된 행이 없으면 가장 마지막에 추가합니다.
• 삽입 - 리스트에서 선택된 행 앞에 새로운 데이터를 삽입합니다. 선택된 행이 없으면 제일 앞에 추가합니다.
• 삭제 - 리스트에서 선택된 행을 제거합니다. 선택된 행이 없으면 작동하지 않습니다.

• 초기화 - 리스트의 데이터를 모두 삭제합니다.

• 속도 제어 - 하중 또는 압력 한계를 입력합니다.

• 속도 하한치 - 최소 속도를 입력합니다.
