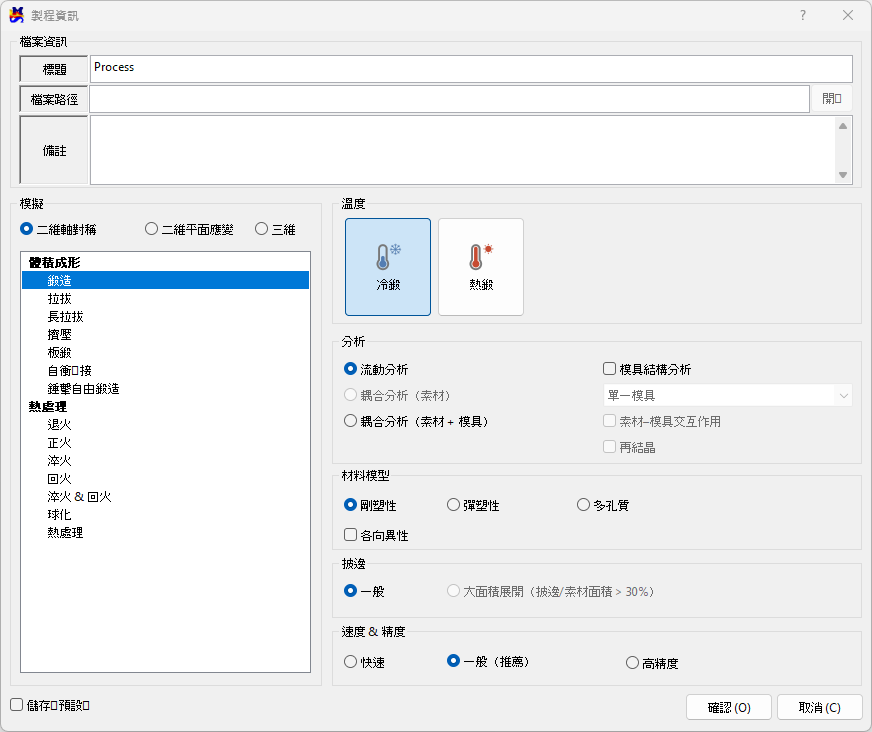

工藝資訊對話框

工藝資訊對話框用於定義問題。

文件訊息

標題

輸入目前項目的標題。

檔案路徑

顯示已儲存的檔案路徑。初始值為空。

備註

輸入有關該工藝的其他資訊。

仿真

定義二維軸對稱、二維平面變形和三維問題。

樹狀圖顯示使用者擁有的許可證可以建立的項目類型。

溫度

區分「冷鍛」（室溫）和「熱鍛」。

建立專案時，初始值會根據所選的環境溫度類型而變化。

分析

指示分析類型。

• “流體分析” - 用於專注於材料變形的分析。

• “等溫分析（材料）” - 用於在進行流體流動分析的同時，考慮材料溫度變化的分析。

• “等溫分析（材料+模具）” - 用於在進行流體流動分析的同時，考慮材料溫度變化的分析。

模具結構分析

選取「模具結構分析」選項，將在成形分析期間執行模具結構分析，以計算作用在模具上的應力。

• 單模：不考慮模間連接（請參閱二維教學第二部分例 13）

• 組裝模：考慮模間連接（請參閱三維教學第二部分例 11）

• 材質滲透：允許材料滲透模具，滲透量等於模具的變形量。

材料-模具交互作用

此選項用於在材料流體流動分析過程中設定與模具的接觸邊界。

如果選中，則使用模具結構分析中變形後的模具邊界；如果未選中，則直接使用輸入剛性模具的邊界。

再結晶

如果選中，則預測材料的微觀結構尺寸和硬度。

材質屬性模型

• 嚴重塑性 - 嚴重塑性是指在塑性加工過程中，彈性變形遠小於塑性變形的情況，因此忽略彈性變形。

• 彈塑性 - 同時考慮彈性變形和塑性變形。 （回彈預測）

• 多孔 - 粉末材料請選擇此項。

各向異性

如果您希望在彈塑性分析中考慮材料的各向異性，請選取此項。

毛刺

• 常規 - 預設值

• 大毛邊（毛邊面積/材料面積 > 30%） - 當三維模型中出現大量毛邊時（例如，曲軸鍛造過程），此功能可防止在不必要的區域產生過多單元。

速度和精度

預設值會在建立專案時變更。

• 高速 - 與預設值相比，減少自動產生的尿素和溶液步驟。

• 常規 - 使用預設值。

• 精確 - 與預設值相比，增加自動產生的尿素和溶液步驟。
