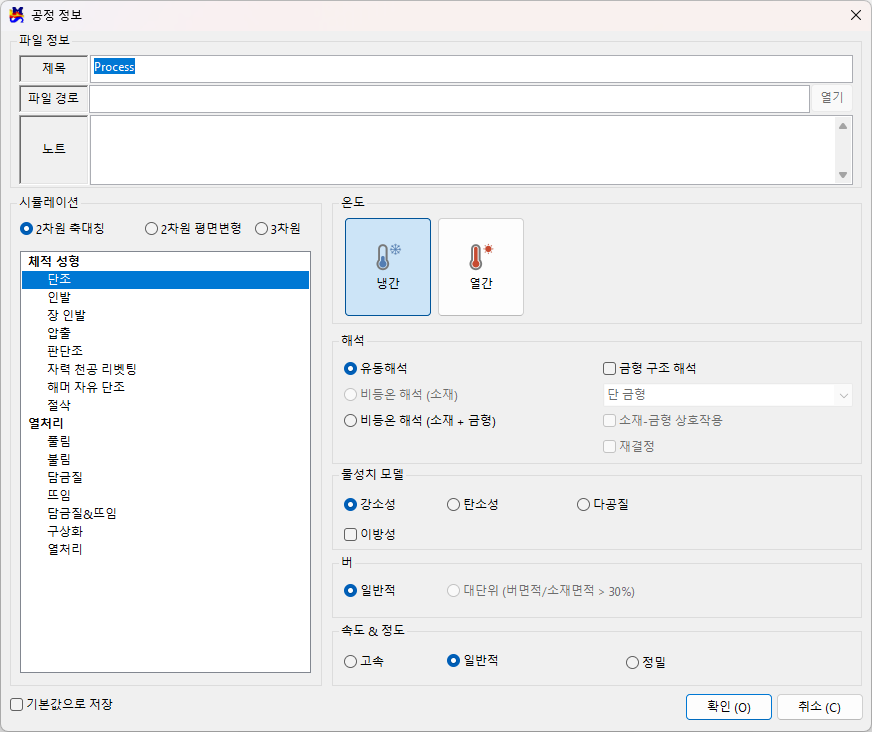

공정정보 다이얼로그
공정정보 다이얼로그는 문제를 정의하는 다이얼로그입니다.
파일 정보
제목
현재 프로젝트의 제목을 입력합니다.
파일 경로
저장된 파일 경로가 보입니다. 초기에는 공백입니다.
노트
공정에 대한 추가적인 정보를 입력합니다.
시뮬레이션
2차원 축대칭, 2차원 평면변형, 3차원 문제를 정의합니다. 트리에서는 사용자가 소유한 라이센스로 생성 가능한 프로젝트의 종류가 출력됩니다.
온도
냉간단조 (상온)와 열간단조를 구분합니다.
선택된 분위기 온도의 종류에 따라 프로젝트 생성시 초기값이 달라집니다.
해석
해석의 종류를 나타냅니다.
유동해석- 소재의 변형에 중점을 두고 해석할 때 사용합니다.비등온 해석 (소재)- 유동해석 + 소재의 온도 변화를 고려하여 해석할 때 사용합니다.비등온 해석 (소재 + 금형)- 유동해석 + 소재와 금형의 온도 변화를 고려하여 해석할 때 사용합니다.
금형구조해석
이 금형구조해석을 체크하면 성형 해석중 금형 구조해석을 하여 금형에 작용하는 응력을 계산합니다.
단 금형: 금형간 연계 미고려 (2D tutorial part2 ex. 13 참고)조립 금형: 금형간 연계 고려 (3D tutorial part2 ex.11 참고)소재 침투: 금형 변형량 만큼 소재가 금형에 침투 허용 고려
소재-금형 상호작용
소재의 유동해석시 금형과의 접촉 경계에 대한 옵션입니다. 체크하면 금형구조해석으로 변형된 금형의 경계를 사용하고, 체크하지 않으면 입력된 강체 금형의 경계를 그대로 사용합니다.
재결정
체크하면 재료의 조직 크기 및 경도가 예측됩니다.
물성치 모델
강소성- 소성가공에서 소성변형량에 비하여 탄성변형량이 매우 작아 탄성변형량을 무시한 경우를 강소성이라고 부른다.탄소성- 탄성변형과 소성변형이 동시에 고려된다. (스프링 백 예측)다공질- 분말 재료인 경우 선택한다.
이방성
탄소성 해석시 재료의 이방성을 고려할 경우 체크한다.
버
일반적- 기본값대단위 (버면적/소재면적 > 30%)- 3차원에서 버가 많이 발생하게 되면 불필요한 부분에 요소가 많이 생성되지 않도록 하는 기능 (예: 크랭크 샤프트 단조 공정)
속도 & 정도
프로젝트 생성시 기본값이 변경됩니다.
고속- 자동으로 생성되는 요소수와 솔루션 스텝을 기본값보다 줄입니다.일반적- 기본값을 사용합니다.정밀- 자동으로 생성되는 요소수와 솔루션 스텝을 기본값보다 늘립니다.
