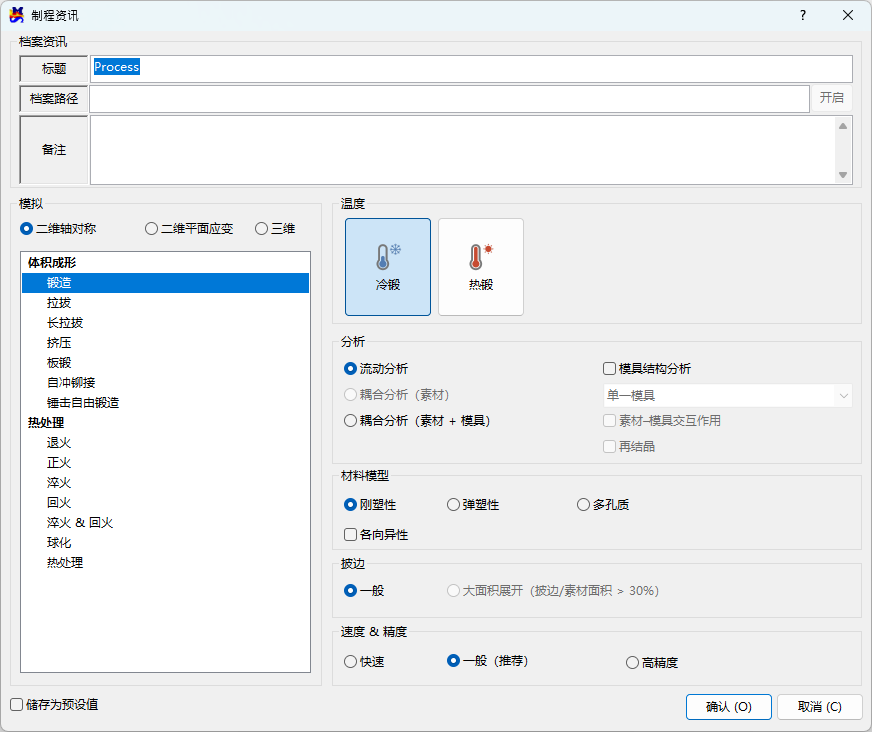

工艺信息对话框

工艺信息对话框用于定义问题。

文件信息

标题

输入当前项目的标题。

文件路径

显示已保存的文件路径。初始值为空。

备注

输入有关该工艺的其他信息。

仿真

定义二维轴对称、二维平面变形和三维问题。

树状图显示用户拥有的许可证可以创建的项目类型。

温度

区分“冷锻”（室温）和“热锻”。

创建项目时，初始值会根据所选的环境温度类型而变化。

分析

指示分析类型。

• “流体分析” - 用于侧重于材料变形的分析。

• “等温分析（材料）” - 用于在进行流体流动分析的同时，考虑材料温度变化的分析。

• “等温分析（材料+模具）” - 用于在进行流体流动分析的同时，考虑材料温度变化的分析。

模具结构分析

选中“模具结构分析”选项，将在成形分析期间执行模具结构分析，以计算作用在模具上的应力。

• 单模：不考虑模间连接（参见二维教程第二部分例 13）

• 组装模：考虑模间连接（参见三维教程第二部分例 11）

• 材料渗透：允许材料渗透模具，渗透量等于模具的变形量。

材料-模具相互作用

此选项用于在材料流体流动分析过程中设置与模具的接触边界。

如果选中，则使用模具结构分析中变形后的模具边界；如果未选中，则直接使用输入刚性模具的边界。

再结晶

如果选中，则预测材料的微观结构尺寸和硬度。

材料属性模型

• 严重塑性 - 严重塑性是指在塑性加工过程中，弹性变形远小于塑性变形的情况，因此忽略弹性变形。

• 弹塑性 - 同时考虑弹性变形和塑性变形。（回弹预测）

• 多孔 - 粉末材料请选择此项。

各向异性

如果您希望在弹塑性分析中考虑材料的各向异性，请选中此项。

毛刺

• 常规 - 默认值

• 大毛刺（毛刺面积/材料面积 > 30%） - 当三维模型中出现大量毛刺时（例如，曲轴锻造过程），此功能可防止在不必要的区域生成过多单元。

速度和精度

默认值会在创建项目时更改。

• 高速 - 与默认值相比，减少自动生成的尿素和溶液步骤。

• 常规 - 使用默认值。

• 精确 - 与默认值相比，增加自动生成的尿素和溶液步骤。
